在潜入“CNC手板工艺分析图片”这个话题之前，我想先帮你建立一种基础认知：当你拿到一张精密、高光、甚至带有金属拉丝或细腻磨砂质感的零部件图片时，你看到的是“最终产品”，而手板（快速原型、样件制作）则是这幅画面的“幕后底片”。

这篇文章将从一个技术顾问的视角，用分点阐述的方式，带你读懂这些图片背后的工艺逻辑，权衡其优势与短板，并最终告诉你——什么时候该选择CNC手板，以及如何一步步用它闭环你的项目。

一、CNC手板工艺的核心优势：从“图片质感”看技术壁垒

当客户给我传来一张复杂几何结构、高表面光洁度的铝合金或塑料件3D渲染图时，我最容易推荐CNC手板。原因如下：

1. 材质“仿生度”最高，图片失真率最低

照片里的零件能否骗过专业人员，关键在于材质“手感”。CNC从实心铝块、铜块、POM（聚甲醛）、亚克力到高强度工程塑料（如PC、ABS、PA尼龙+GF玻纤）直接铣削。这意味着，你图片上的金属拉丝、透明亚克力的清澈度、甚至塑料件的哑光特性，都能在实物上几乎无损耗地复现。这比3D打印的树脂在强度与质感上的差距，不是一层漆能弥补的。

2. 尺寸精度是“外科级”的，细节经得起放大镜

CNC机床的常规精度可达0.02-0.05mm（微米级）。想象一下，你图片里那个需要与精密轴承或密封圈配合的凹槽。手板用手卡尺可能难以发现误差，但用CNC做出来的这个槽，装配时不会有“旷量感”或“过紧卡死”。3D打印工艺在翘曲变形和层间台阶上，很难达到这种“严丝合缝”的真实状态——这在产品评估图片中是看不出来的，但手感能。

3. 后处理“无死角”，可直接用于测试与展示

许多问题在渲染图里看不见，比如壁厚不够导致的减材前刀具干涉。“CNC手板工艺分析图片”之所以有价值，是因为实物经过打磨、抛光、喷砂、阳极氧化后，无需二次开模就能直接验证图片中标注的结构强度、装配逻辑和外观件属性。尤其是需要承受一定扭矩的金属件，CNC的实心结构比3D打印的层间粘合强度高出一个数量级。

二、CNC手板工艺的局限性：图片没告诉你的“盲区”

没有任何工艺是万能的。有些图片效果，即便PS技术再好，CNC也做不出来。

1. 内部复杂腔体或负角度：刀具“被开刀”

照片里一个看似“一把刀能车出来”的角落，实际可能是内腔里有超过90度的倒扣。CNC依赖刀具的直线运动，对于深孔、复杂内流道、或者需要极小刀具（如直径0.3mm）去加工的极窄槽，刀具容易断裂或留下无法修复的震纹。如果图片里包含此类几何，CNC方案会导致极高报废率，甚至无法加工。

2. 薄壁结构：刚性不足，极易变形

在你的机械臂或无人机图片里，壁厚设计成0.8mm甚至0.5mm看起来很轻盈。但在CNC机台上，铣刀吃刀时，薄壁会在切削力作用下振动、弹刀或撕扯。这会导致：

- 振刀纹： 表面出现类似水波纹的干涉条纹。

- 变形： 成品拿在手里像纸片，失去精度。

- 对于这种结构，3D打印的支撑反而更安全，或者CNC只能通过加厚、做加强筋来妥协。

3. 加工成本曲线陡峭，不适合小迭代或超大批量

图片里可能只展示了“最终视觉”，但CNC工序的时间是按分钟计算的。一个复杂件可能需要在三轴、四轴或五轴机床上流转，加工一个甚至需要数小时。如果项目需要频繁修改图片中的某个孔位或圆角，每次都重新出NC代码、重新装夹、重新买料，成本和时间会指数级上升。而3D打印你只需一键提交新文件即可。

三、基于“图片分析”的选择建议：何时拥抱，何时放弃

作为顾问，我规定了一套“三看一查”决策流程，你不妨对照你的图片来操作：

- 第一看：看图片的表面属性

- 若为高镜面、金属拉丝、喷砂、真正的硬氧化效果： 直接选CNC（铝合金、铜、钢、亚克力、ABS/PC板材）。这些效果3D打印目前很难无痕复现，且需要打磨上去。

- 若为哑光柔肤、半透明磨砂、或者表面需要高弹性手感漆（Soft-Touch）： 两者皆可考虑，但若结构简单且只有一件，3D打印+后处理更便宜。

- 第二看：看图片里的内部结构

- 打开图片，数一数内部空洞数量和方向。如果内部有交叉或扭曲的孔道（像飞机机翼冷却通道），或者有平行于Z轴的深长盲孔（长径比超过3:1），立即排除CNC方案，因为这需要电火花或特定刀具，成本极高。

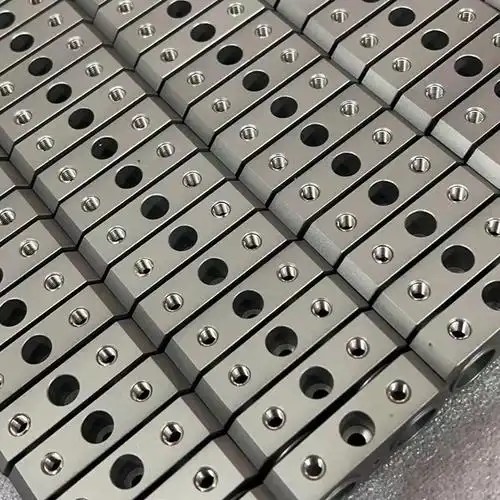

- 检查图片里的倒角、Hole（孔）、Thread（螺纹）。如果全是标注的公差符号（如H7、H6），且孔非常浅（像装饰孔），CNC完美胜任。如果全是“螺纹M3”或大量沉头孔，CNC优势明显，但如果是微小的“0.5mm通孔”，需评估刀具寿命。

- 第三看：看尺寸与批量

- 单件、2-5件原型验证： CN C是黄金选择，尤其金属件。3D打印（特别是SLA树脂）在尺寸稳定性上不适合做结构测试。

- 50-100件小批量不重复生产： CNC依然高效，但更推荐配合真空注型（硅胶模复制）或低压灌注。因为图片里如果是100%相同设计，用CNC做每一个实在浪费——刀具在开动时，磨损在重复无用功上。

- 数量超过几百件： 停止思考手板，直接转入开模（注塑或压铸）。CNC只适用于做那第一件样板。

- 一查：查预算与交期

- 预算充裕，几天内要一个功能+外观双满足的展品： 上CNC，材料直接匹配最终产品（如赛钢POM替代钢材测试耐磨性）。

- 预算紧张，且主要是看大致造型、配色、手感： 3D打印降维打击。不过，如果图片里素材是铝合金，千万不要用光敏树脂打印后去喷铝漆冒充，无法过质检关。

四、总结流程：从图片到实物的对接协议

最后，我给客户一个标准的三段式操作指引，确保CNC手板为你“所见即所得”：

1. 图片净化环节： 将你的需求图片（渲染图/草图）交给工程人员时，必须同时提供STEP/IGS格式的三维实体图（而非STL网格）。CNC编程需要无缺陷的实体面，图片只能传达艺术效果，实体图才是工艺的基础。

2. 工艺可行性评审（DFM）： 技术会根据专业版图片，输出一份《CNC加工可行性分析》。这份报告会标注出：

- 需要修改的光洁度起点（如调整脱模角）。

- 需要放弃或重做的倒扣的内部腔体。

- 建议的结构加强（如0.5mm壁厚改为0.8mm）。

- 对图片里故意隐藏的分模线进行规划（或提前告知客户无法回避的刀痕位置）。

3. 分阶段交付：

- Step 1： 基于图片的报价与时间（精确预测反非理性预期，如黑色铝合金壁厚0.3mm需报废4件）。

- Step 2： 确认后，先加工粗胚（开粗）。

- Step 3： 精加工后，发送符合图片效果的半成品图片（告知表面还需打磨/氧化处理）。

- Step 4： 最终成品，拿放大镜检验与你原始渲染图之间的差异度。

一句话核心： 当你面对一张精美的“CNC手板工艺分析图片”时，请同时问问自己——“这张图片中没有任何一个死角是刀具进不去的吗？这张照片的表面效果是否能用加工的余量和涂层实现？”如果答案是肯定的，那么CNC会让图片成为现实；如果存在疑虑，及时切换工艺或修改设计，比盲目坚持更明智。
